产品系列
一、产品简介
CXHG行车式吸泥机,用于污水处理厂、自来水厂平流沉淀将沉降在池底的污泥刮到泵吸泥口,通过泵吸,
边行走边吸泥,然后将污泥排出池外,可以解除清理池底污泥之苦。
二、主要特点
1)本机采用桁架结构,比传统结构重量大大减轻,选用热镀锌防腐工艺加工处理,可确保5年内不锈蚀,与水接触的部件使用304不锈钢制作,使用寿命大大加长。
2)维护量小,配用动力小运行费用低;选泵合理,运行平稳可靠。
3)新型的传动机构,避免两端行走误差。
4)行走轮为钢轮,保证了使用寿命。
三、结构与原理
CXHG行车式吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置(选择件)、 5 电控柜、 6 虹吸发生器(虹吸方式)等组成。在斜管沉淀池中使用时,还需安装池底吸泥架和吸泥吊架。

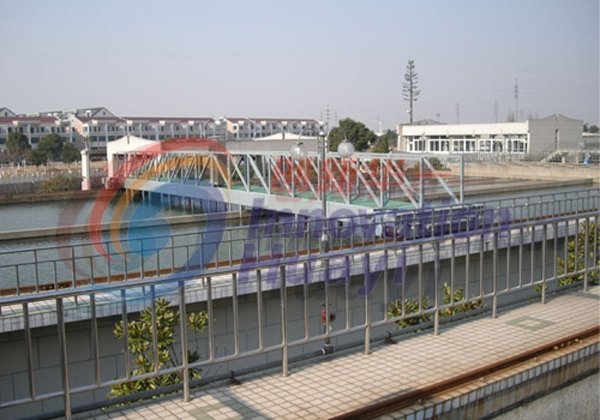

本设备由四点支撑行走大梁横跨在平流式沉淀池上,双边驱动,池两边均铺设钢轨,从池的一端运行到池子的另一端,边行走边吸泥,撞到行程控制,折返行走,回程吸泥,完成一个工作周期。
四、安装
(一)注意事项
为便于吸泥机的正常运转,安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上且在同一个水平面上。
(二)安装步骤
1、在平流池两侧壁顶预留轨道钢预埋铁,一米一块,每块预埋铁上在两端制作螺栓和压板,以便于压牢钢轨。
2、将设备吊至平流池上,四个行走轮安放于钢轨上,按基准线找平,校核安装尺寸。
3、滑动电缆及电器安装,将吊电缆用吊环传入钢丝绳,把钢丝绳拉紧,固定在两头的立柱上。穿接主电缆,通电调试行走情况,安装行程开关及触碰块,根据回车位安装防掉车挡板。
4、试车,在安装结束后空车运转至少不间断运行8小时,时刻检查行车是否有掉轨现象,一经发现及时停车处理,防止设备掉入池中。
5、吸泥泵安装,将吸泥泵安装在工作桥上。
6、吸泥管和排泥管管道安装,从吸泥泵的入口处开始自上往下安装管道及吸泥嘴,吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。
7、接通吸泥泵电源。
8、进水试泵,在试车运行无问题后,向池内注水,水位要求高于吸泥泵泵头30mm,边进水边开泵,观察排泥口出水情况。
